AL2503 卸車鶴管

底部卸車鶴管

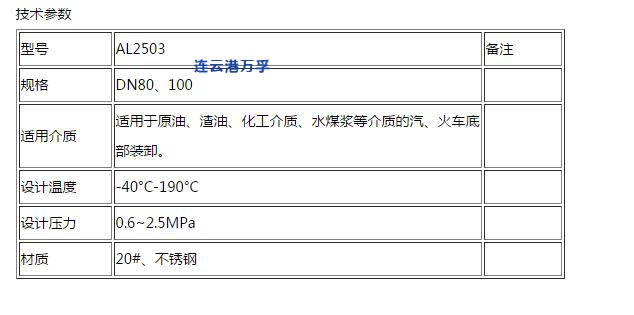

型號：AL2503

連接方式：法蘭連接

適用介質：液態化工介質

適用場合：石油，化工行業

管道材質：不銹鋼、碳鋼或PTFE襯碳鋼等

公稱口徑：DN25、DN50、DN80、DN100、DN125、DN150、DN200

工作溫度：-40～190℃

工作壓力：-0.08～6.0MPa

鶴管產品性能

◆ 能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄露。

◆ 密封圈結構獨特，采用PTFE增強聚四氟材料，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能，密封性能優越、可靠。

◆ 彈簧缸平衡系統可在任意點平衡，使對位操作輕巧、合理。

◆ 所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準。

◆ 配帶優質合理的靜電接地系統，靜電電阻小于2Ω，安全性能可靠。

◆ 結構合理，以小的臂尺寸，來實現大的包絡范圍。

◆ 裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性。

◆ 鶴管表面采用噴砂除銹，選用優質油漆，*的噴涂工藝，既保證了良好的外觀質量，又具備*的抗腐蝕能力。

◆ 按左側型或右側型設計制造，結構形式也可專門設計。

◆  靈巧多樣的附件用以實現環境保護和安全操作。

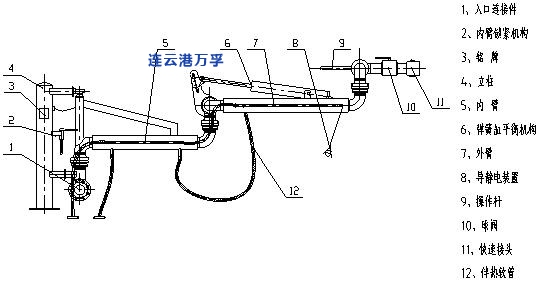

鶴管主要結構：

1.立柱：起支撐作用，承受臂展開時的翻轉力矩

2.旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

3.內臂：用于連接輸送管道，并與外臂連接的部件

4.外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件

5.平衡器：用于平衡外臂轉動力矩的部件

6.快速接頭：與槽車鏈接

  7.緊急拉斷閥：拉斷閥用來保障槽罐車、鐵路河運之間物料裝卸安全。
